刀閘閥型號編制說明及產品特性

發布日期：2021-02-25    點擊率：

刀閘閥雖然只是眾多閘閥中的一種，因其材料、公稱壓力、密封結構、公稱通徑、驅動方式不同，種類繁多，為方便用戶更好選型，現將刀型閘閥的型號編制說明如下：驅動方式：手動，9-電動，6-氣動，7-液動，6-傘齒輪。

閥桿結構：1-明桿，5-暗桿

閥體材質：Z-鑄鐵，C-鑄鋼，P-CF8不銹鋼，R-CF8M不銹鋼，W-本體密封

密封結構：H-13Cr硬密封，F(xiàn)-聚四氟乙烯密封，Y-硬質合金密封

刀型閘閥型號舉例說明：

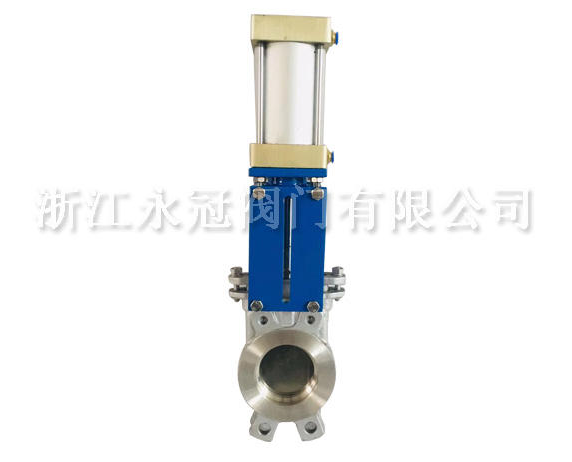

刀型閘閥PZ73W-10PDN150的數字與字母代表的意義：

P：排渣

Z：閘閥(閘閥類型代號)

7：對夾式(閘閥的連接形式代號)

3：明桿平行式單閘板閥(閘閥結構形式代號)

w：閥門密封副材料均為閥門的本體材料

10：公稱壓力10公斤

P：鉻鎳系不銹鋼(閥體材料)

DN150：表示公稱通徑為150mm

刀閘閥產品特性

1、緊湊的結構，合理的設計，出色的閥剛度，通暢的通道和小流量系數。

2、密封面由不銹鋼和硬質合金制成，使用壽命長。

3、使用柔性石墨填料，可靠的密封，輕便且靈活的操作。

4、操作模式為手動，氣動，電動和齒輪傳動。

5、結構是彈性楔形單閘板，剛性楔形單閘板，雙閘板。
